三、测量小灯泡的电阻(一)伏安法测电阻

三、测量小灯泡的电阻(一)伏安法测电阻

班级: 姓名:

基础知识

1、实验原理:

根据欧姆定律 ,可变形得R= ,因而只要用电压表、电流表测出被测电阻两端的电压U和通过它的电流I,就可以计算出电阻值R。这种测定电阻的方法叫伏安法。

2实验器材:

电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡(被测电阻)。

3、实验步骤:

(1)设计出实验电路图,并按电路图连接电路。

(2)检查无误后闭合开关,移动滑动变阻器的滑片,来改变小灯泡两端的电压,观察每次对应的电流值,将两电表三次实验的读数填入表格中。

次数

电压U/V

电流I/A

电阻R/Ω

电阻的平均值R/Ω

1

2

3

(3)断开开关,整理仪器。

(4)根据实验数据分别求出三次实验对应的电阻值,并计算出它们的平均值。

4、注意事项:

(1)连接电路过程中,开关要 ;滑动变阻器的滑片要滑到 。

(2)应利用“试触法”确定电表的量程,在不超过小量程时,为了测量更准确应用较小的量程。

(3)滑动变阻器的作用:一是对电路起 ;二是改变被测电阻两端的 和通过的 (可以获得多组数据,求平均值)。

(4)多次测量求平均值是为了 。

基础训练

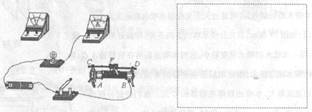

1、(2006年福州市)请你利用图所示的器材,测量小灯泡灯丝的电阻。

(1)把图中的实物电路用笔画线代替导线连接完整;

(2)请根据实物电路在虚线框内画出电路图;

(3)在闭合开关前,滑动变阻器连入电路的电阻阻值应最 ,即滑片应位于 端。

(4)闭合开关后,发现灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是(  )

A.滑动变阻器开路 B.电压表短路  C.灯短路 D.灯开路

(5)排除故障后,再次闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.8V时,电流表的示数如图23所示,此时电流为 A,灯丝的电阻是

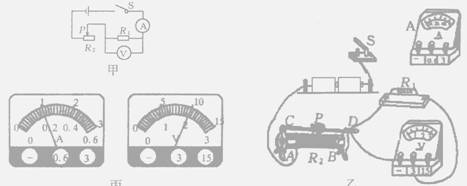

2、(2006年黄冈市)谢敏同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右),电源选用两节干电池。

(1)按图甲电路,将图乙中电流表正确连入电路

(2)该同学检查电路连接正确,合上开关,可是无论怎样移动滑片,电压表示数总为 3v不变,你认为发生故障的原因可能是_________________或___________________。

(3)清除故障后,小明将滑片p向左滑动时,电压表示数将________(填“增大”、“减小”、“不变”),当p滑到某一位置时,两表读数如图丙所示,由此可知R=____Ω。你认为这个结果可靠吗?理由是____________________________________________。

3、(2005泰州市)做测定电阻阻值的实验.

(1)小明根据图20所示的电路图,将图21中的实验器材连接成实验电路. 同小组的小亮在检查时认为,从实验目的来看,实验电路上有一根导线连接错了,建议小明改接. ①请你在接错的那根线上打“×”;②另画一根导线,使电路连接正确;③如果不改接这根导线,对实验的影响是:__________________ (具体说明是什么影响).

(2)小明将电路改接正确后,合上开关,调节变阻器的滑片到某位置时,电压表和电流表的指示如图22所示,则电压表的读数是 V,电流表的读数是 A,被测电阻Rx的阻值是 Ω。

(3)小明和小亮为他俩在全班首先获得测量结果而高兴,准备整理实验器材结束实验. 你认为他们的实验真的结束了吗?你会给他们提出什么建议呢?①写出你的建议:

__________________________________________________________________________;

②你提出这个建议的目的是:________________________________________________。
