第六章 电压电阻第一节 电压 教学案例

课 题

第六章 电压 电阻 第一节 电压

课型

新授

学习目标

1.了解要在一段电路中产生电流,它的两端就要有电压.

2.知道电压的单位及换算关系,记住干电池及家庭电路电压值.

3.知道电压表的用途与符号,知道正确使用电压表的规则,能识别和选择电压表量程,会正确读数.

重点难点

1.电压、电源的作用与关系;

2.电压的单位及换算关系;

3.电压表的使用规则与读数.

温故知新

1.电荷的  形成电流;金属导电是因为其内部有大量的 .

2.要在一段电路中产生电流,电路的两端就要有  .电源的作用就是   .

3.电压的符号是  .电压的国际单位是 ,简称  ,符号是 .常用单位还有  和  .不同电压单位与伏之间的换算关系是:  ,  .

4.电压的大小可以用  测量,其电路图符号为  .

一、什么是电压?(勤于动手,仔细观察,认真思考,积极回答)

1、定义:(演示)

⑴用一节干电池,小灯泡、开关、导线组成电路,请画出电路图,并用导线将电路连接起来.

⑵①闭合电路中的开关,灯泡  ,说明电路中产生了  .②取走电池,补上一段导线,再闭合开关,灯泡 ,说明没有形成 .③(思考)导线和灯丝都是金属制成的,内部有大量的 ,为什么灯不发光呢?是因为自由电子 ,所以没有电流,小灯泡不亮.

说明:电路中必须有电源,才能使电路中的自由电子产生定向移动,电路中才会有电流.也就是电源的两极间存在着某种“力量”迫使整个电路中的电子产生了定向移动.我们就把电源两极间的这种作用称为“电压”.

定义:电压是使电路中(电荷定向移动)形成电流的原因,而电源是提供电压的装置.

2、电压的符号和单位:(见预习导学3)

请同学们阅读P5“小资料”中的几种电压值,并记住下列电压值:

⑴一节干电池电压为1.5V,⑵一节蓄电池的电压是2V, ⑶家庭电路的电压为220V,⑷对人体安全的电压不高于36V.

二、电压表

测量电压的仪表叫电压表,在电路图中用符号  表示.

1.电压表的使用:(阅读P6电压表的使用说明书,回答P5的问题,并与电流表的使用规则进行对比,总结电压表的使用方法)

(1)电压表与电流表的比较

电流表

电压表

在电路中视为

相当于导线

相当于开(断)路

符号

量程

分度值

使

电流表应 联在电路中;

电压表要 联在电路中;

“+”“-”接线柱的接法要正确;

被测电流(压)不能超过电流(压)表的量程;

绝对不能不经用电器直接接到电源的两极上.

可以直接接在电源的两极上.

读数

方法

⑴明确量程;⑵认清对应的分度值;⑶根据指针偏转的格数读出数值.

(2)用连线代替导线来连接实物图,使小灯泡能够发光并且电压表能够测出灯泡两端的电压(估计在2~3V之间),然后画出电路图.

2.电池的串联:

取三只电池,用电压表测出每一只电池的电压,将三只电池串联起来,测出这个电池组的电压。

U1/V

U2/V

U3/V

U/V

讨论:串联电池组的电压和每个电池的电压有什么关系?

结论:

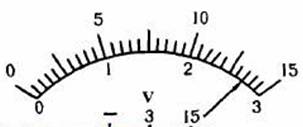

例:如图所示,当电压表使用“-,3”接线柱时,电压表的的最大测量值是_______伏,分度值是_______伏,此时电压表的示数是________伏;当电压表使用“-,15”接线柱时,电压表的最大测量值是_______伏,最小分度值是_______伏,此时电压表的示数是________伏.

1.家庭电路中的电视机、冰箱、电灯等用电器之间的连接方式是  的,它们的工作电压是  V,对人体安全的电压应  V.

2.一个电动机工作时,要求电源电压是6V,若用干电池作电源,需要 节 联起来;若用蓄电池作电源,需要 个 联起来.

3.完成下列单位换算:0.02V=   mV,105V=  kV.

4.学了电压的知识后,你认为下列说法正确的是 (   )

A.只要电路构成通路,导体中就有电流通过 B.电压是中形成电流的原因

C.电路中只要有电压就会有电流 D.电路中有电流,则电路两端一定有电压

5.小芸用电压表测灯泡L2两端电压,设计的电路如下图示,请指出图中的两处错误:①   ;②  。

(第5题图)  (第6题图)

6.如图,用连线代替导线来连接实物图,要求L1、L2串联,电压表测L2的电压(估计在2~3V之间).

7.(2005天津,14)(多选)在如图所示的四个电路中,当闭合开关S后,小灯泡L1、L2都能正常发光,其中电压表可直接测出L1两端电压的电路图是( )

A.甲图 B.乙图 C.丙图 D.丁图

8.(2006福建福州10)如图所示电路中,当开关S闭合后,要使电阻R1、R2串联,甲、乙应该接入的是( )

A.甲接电压表,乙接电流表 B.甲接电流表,乙接电压表

C.甲、乙都接电压表 D.甲、乙都接电流表

SHApE \* MERGEFORMAT

(第8题图) (第9题图) (第10题图)

9.(2006江苏宿迁)如图所示,当闭合开关S后,电路中最容易损坏的是( )

A.灯泡L B.电流表A C.电压表V1 D.电压表V2

10.(2006江苏苏州) 如图所示,在甲、乙两个“O”内选填“灯泡”和”电流表”的符号,使两灯组成并联电路.

11.在如图所示的电路中,根据下列现象,分别判断电路的故障原因(设电路中只有一处故障).

(1)电灯不亮,电压表有示数,电流表无示数,故障因是: ;

(2)电灯能亮,电压表有示数,电流表无示数,故障原因是:  ;

(3)电灯不亮,电压表无示数,电流表示数极大,故障原因是: ;

(4)电灯能亮,电压表无示数,电流表有示数,故障原因是:
