第二章光现象光的折射教学案例

新学网首页 > 语文 > 数学 > 物理 > 化学

课题

光的折射

学习目标

1、了解光的折射的现象。

2、了解光从空气射入水中或其他介质中时的偏折规律。

3、了解光在发生折射时，光路的可逆性。

重点难点

重点：知道光的折射现象

难点：解释简单地折射现象

预习导学

1、光从一种介质入另一种介质时，传播方向一般会发生改变，这种现象叫。

2、在光的折射现象中，光路也是的　。

学习研讨

（一）、我们已经学习了光的直线传播、反射现象以及光在反射时所遵循的规律------光的反射定律，这些现象都是光在同种均匀介质中传播的现象，光从一种介质进入另一种介质时又将如何传播？

探究：光的折射定律

1、光在折射时遵循什么规律？

2、你会猜想反射光的方向可能与有关。

3、设计和进行实验：

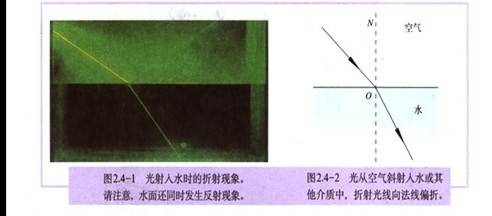

（1）如图所示：所需装置：光源、水槽、水、空气界面。

（1）在黑板上画右图所示板图，说明实验中光线将以相同的入射角射到水面上，让学生猜想进入水中的光沿什么方向行进，如果改变方向，是向界面偏折呢，还是向法线偏折？

（2）改变入射光线的方向三次，让学生说明入射光线怎样改变了，使学生注意观察水中折射光线的方向。

（3）让光垂直入射，观察光的折射光线的方向。

（4）根据实验中观察到的折射情况，总结出光从空气斜射入水中时的折射规律。

光的折射规律：折射光线、入射光线和法线在内；折射光线与入射光线分居　两侧。光从空气斜射入水或其它介质时，折射光线向方向偏折，折射角　入射角；光从水或其它介质斜射入空气中时，折射光线　方向偏折，折射角　入射角。光垂直射向介质表面时，传播方向　。

（二）、如果光从水中斜入射空气中，是否发生折射现象？射到空气中的光线将向哪个方向偏折？画图表示你的想法。

（三）、折射规律的应用：

叉鱼问题等眼睛受骗时，要强调人看池底，是从池底射出的光进了人眼睛。如图所示：画出从池底某点A发出的靠近法线的两条光线射入空气中的情况，说明眼睛受骗、池水变浅的道理。

SHApE \* MERGEFORMAT

由图可以看出射出水平面的折射光线不能相交，眼睛逆着折射光线看去，觉得折射光线好像是从交点射出来的。根平面镜成像的情况对比，说明眼睛看到的是A点的虚像A¹。虚像A¹的位置在A之上，眼睛看到的池底各点都如此，所以看起来池底升高，池水变浅。

实际做以下钢笔“错位、”问题，让学生观察。注意：使用的玻璃砖要比较厚，观察时要把钢笔放在水平桌面上，眼睛的视线不要垂直于玻璃砖的水平面，而要成一定的角度。

应用导航

例题：把一枚硬币放在没有装水的瓷杯里，把瓷杯放在桌子上并慢慢的向远处推移，知道眼睛更好看不到硬币为止，保持头部不动，缓慢地向北中倒水，你会发现什么现象？解释其原因。

分析：该实验说明光从水中斜射入空气中时，光线向远离法线的方向偏折。当杯中没有水时，光线，当眼睛在物体与杯的边缘连线的延长线外测时

看不到硬币。当向北中不断加水时，来自杯中硬币的光线从水中向空气中入射时，在界面处发生。会向法线方向偏折（即向杯的外侧偏着），这样光线又重新能进入人的眼睛。眼睛沿折射光线反向延长线得到了物体升高的

像。

小结

1、光的折射：。

2、光的折射定律

。

3、解释现象：池水变浅，筷子变弯。

基础训练

1、如图所示， MN 为两种物质的界面。光线 AO 为 ______ 光线，光线 OB 为______ 光线，光线 OC 为 ______ 光线。∠ AOD 是 ______ 角，∠ DOB 为 ______ 角，∠ QOC 为 ______ 角。从图中可知入射角为 ______ 度，反射角为 ______ 度，折射角为 ______ 度。

2、放在水中的筷子看起来向 ______ （填“上”或“下”）偏折了，这是由于光从　中斜射入　中发生了_____现象。

3、潜在水下的人看到岸上物体的位置比实际位置　（填“高”或“低”），这是由于光从　中斜射入　中发生了_____现象。

4、（2005湖北黄冈）下面四种光的折射光路图中，正确的是（）

5、站在湖边往水中看去，可以看到水面上漂浮的木块、水中的鱼、湖边的树木和蓝天中的白云，由于光的折射而成像的是（）

A 、白云 B 、树木 C 、游鱼 D 、木块

6、画出图中光线 AO 过 O 点以后的折射光线的大致方向。

（第6题）　（第7题）

7、(2006辽宁大连)一条光线从空气斜射入水中，人射角为i，如图3所示。请画出光射入水中后的折射光线，并标出折射角γ。

中考链接

8、如图所示为光线在空气和玻璃中传播的情况。那么，入射光线是______、反射光线是 ______、折射光线是______、界面是______、法线是______、入射点是______、入射角是______、反射角是_____、折射角是______、玻璃在_____侧。

9、孩子在湖边观鱼，这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从水下发射的光发生了_________，所看的是鱼的______像（填“实”或“虚”），光是从_______________________（填“空气中射到水中”或“水中射到空气中”），鱼的反射光线折射时______（“靠近”或“偏离”）法线，小孩看到鱼的深度比鱼所在的实际深度______。
